Citerne de liquides
1
Personnalisation complète de la conception à la mise en œuvre, en s’aidant d'ingénieurs et de menuiserie interne. Il est important de noter que les accessoires énumérés ne sont qu'un exemple limité des options disponibles. Chaque citerne est conçue sur mesure, avec des accessoires dédiés, pour répondre précisément à vos besoins individuels.
2
Le blanc (RAL-9003) est la couleur standard. Il réfléchit efficacement la lumière du soleil, ce qui contribue à abaisser la température à l'intérieur de la citerne.
3
La partie supérieure comporte une cheminée d'aération.
4

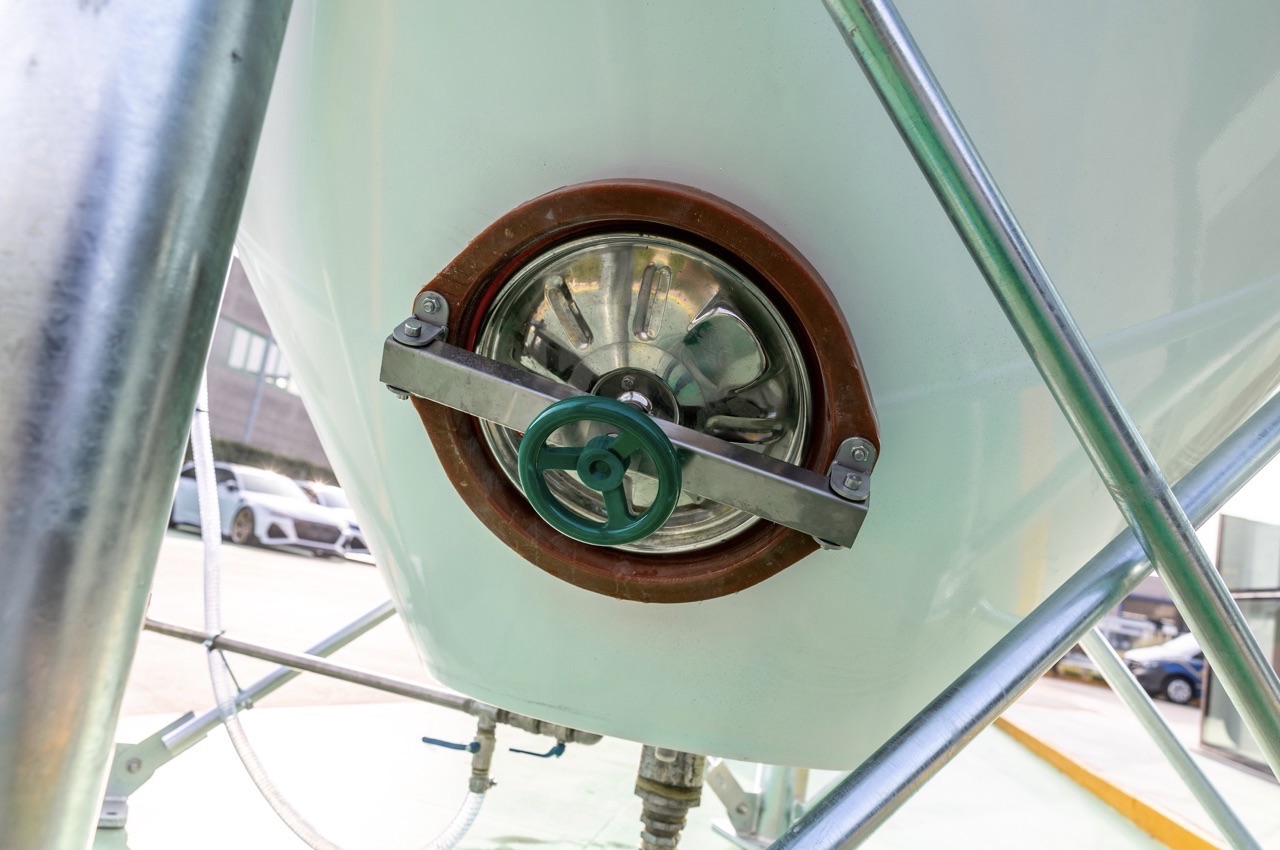

Sur demande sont disponibles : Hublot d'inspection en acier inoxydable ; Tube vertical transparent ; Système de chauffage avec tuyaux standards pour des charges jusqu'à 60°, personnalisable pour des températures de chauffage plus élevées ; Logo personnalisé ; Selles de chargement pour le transport sur des camions ou des conteneurs ; Œillets de levage
5
Le fond des nouveaux modèles peut être : conique à 40° ; conique à 55° ; arrondi (pour une installation verticale ou horizontale) ; plat
6

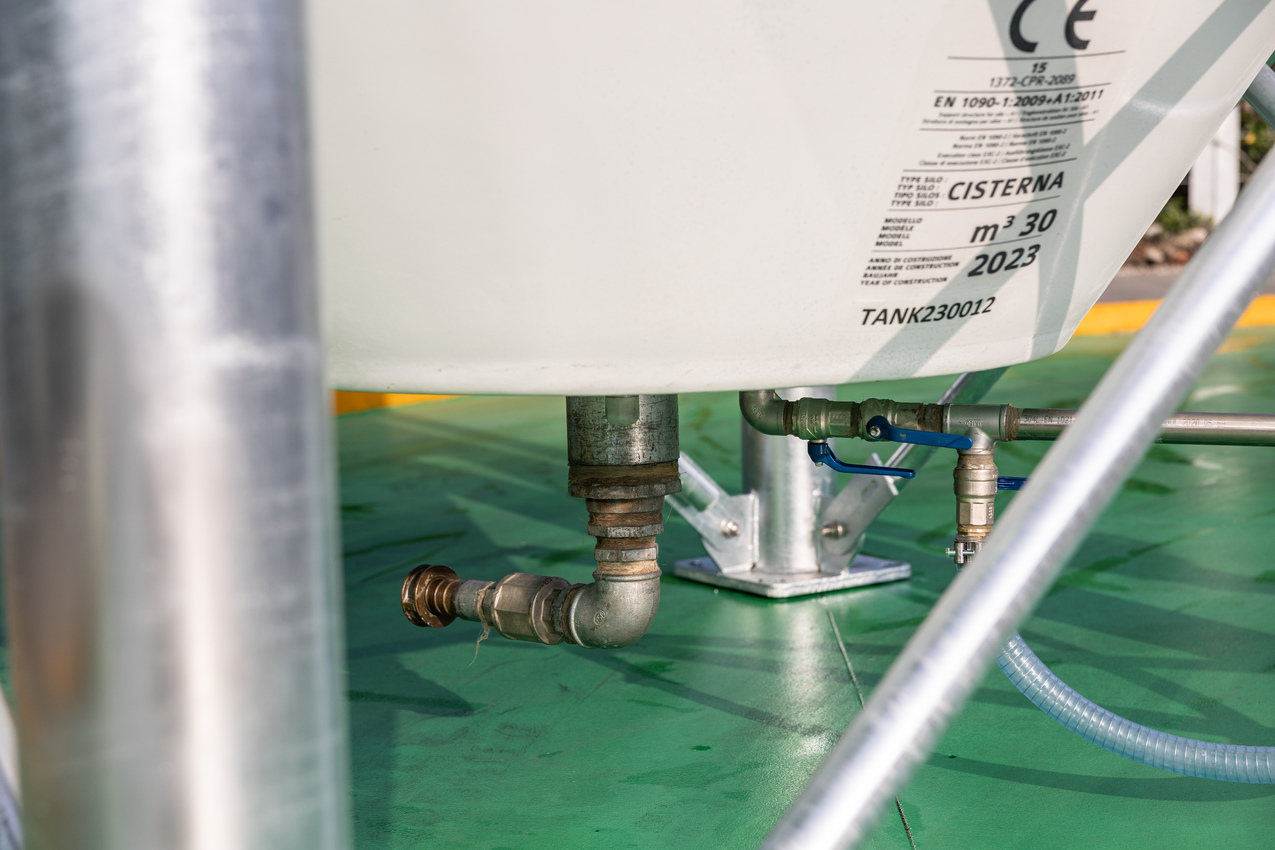

Dans la partie inférieure, le système de déchargement avec un double raccord de 3 pouces et le tuyau de remplissage avec une vanne papillon sont installés ; à la demande du client, nous pouvons personnaliser les systèmes en fonction des besoins.
7
Les pieds de support et autres pièces métalliques sont individuellement galvanisés à chaud et soumis à une passivation, un traitement qui augmente la résistance à l'oxydation de l'acier galvanisé.
8
Les plaques de fixation, avec quatre trous, sont déjà préparées pour le montage éventuel de cellules de charge ou l'extension des pieds de support.
-
resina naturale
-
bianco
-
verde foglia
-
blu capri
-
grigio polvere
-
marrone sepia
couleurs personnalisées sur demande
-
Coupole
-
Cylindre
-
Complet
-
Liquides
-
Produits chimiques
-
Sels minéraux et phosphates
Modèles disponibles

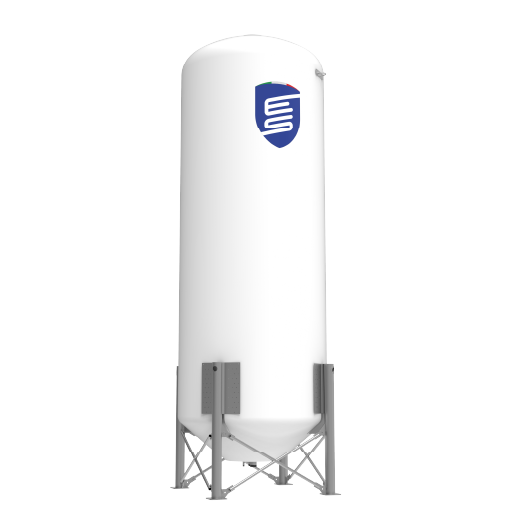

Modèle avec fond conique de 40°
| MODÈLe | m³ | A (mm) | B (mm) | C (mm) | D Ø (mm) | n° Pieds |
|---|---|---|---|---|---|---|
| TKC15 | 15 | 4214 | 3714 | 500 | 2500 | 4 |
| TKC17,5 | 17,5 | 4728 | 4228 | 500 | 2500 | 4 |
| TKC20 | 20 | 5243 | 4743 | 500 | 2500 | 4 |
| TKC22,5 | 22,5 | 5758 | 5258 | 500 | 2500 | 4 |
| TKC25 | 25 | 6273 | 5773 | 500 | 2500 | 4 |
| TKC27,5 | 27,5 | 6788 | 6288 | 500 | 2500 | 4 |
| TKC30 | 30 | 7303 | 6803 | 500 | 2500 | 4 |
| TKC32,5 | 32,5 | 7818 | 7318 | 500 | 2500 | 4 |
| TKC35 | 35 | 8333 | 7833 | 500 | 2500 | 4 |
| TKC37,5 | 37,5 | 8848 | 8348 | 500 | 2500 | 4 |
| TKC40 | 40 | 9363 | 8863 | 500 | 2500 | 4 |
| TKC42,5 | 42,5 | 9878 | 9378 | 500 | 2500 | 4 |
| TKC45 | 45 | 10393 | 9893 | 500 | 2500 | 4 |
| TKC47,5 | 47,5 | 10908 | 10408 | 500 | 2500 | 4 |

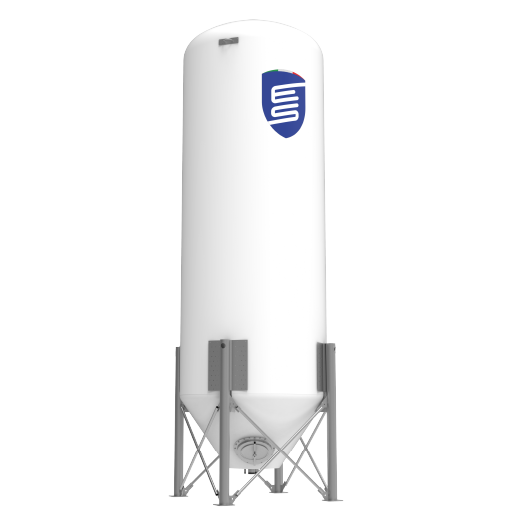

Modèle avec fond conique de 55°
| MODÈLE | m³ | A (mm) | B (mm) | C (mm) | D Ø (mm) | n° Pieds |
|---|---|---|---|---|---|---|
| TKCC16 | 16 | 4667 | 4167 | 500 | 2500 | 4 |
| TKCC18,5 | 18,5 | 5182 | 4682 | 500 | 2500 | 4 |
| TKCC21 | 21 | 5697 | 5197 | 500 | 2500 | 4 |
| TKCC23,5 | 23,5 | 6212 | 5712 | 500 | 2500 | 4 |
| TKCC26 | 26 | 6735 | 6235 | 500 | 2500 | 4 |
| TKCC28,5 | 28,5 | 7241 | 6741 | 500 | 2500 | 4 |
| TKCC31 | 31 | 7757 | 7257 | 500 | 2500 | 4 |
| TKCC33,5 | 33,5 | 8272 | 7772 | 500 | 2500 | 4 |
| TKCC36 | 36 | 8787 | 8287 | 500 | 2500 | 4 |
| TKCC38,5 | 38,5 | 9302 | 8802 | 500 | 2500 | 4 |
| TKCC41 | 41 | 9817 | 9317 | 500 | 2500 | 4 |
| TKCC43,5 | 43,5 | 10332 | 9832 | 500 | 2500 | 4 |
| TKCC46 | 46 | 10847 | 10347 | 500 | 2500 | 4 |
| TKCC48,5 | 48,5 | 11362 | 10862 | 500 | 2500 | 4 |

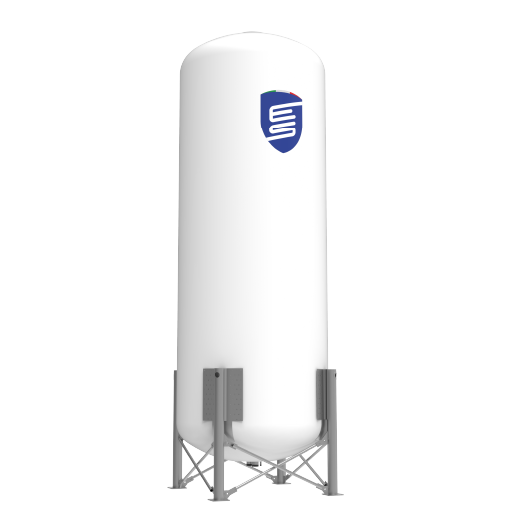

Modèle de citerne à fond arrondi
| MODÈLE | m³ | A (mm) | B (mm) | C (mm) | D Ø (mm) | n° Pieds |
|---|---|---|---|---|---|---|
| TKV15 | 15 | 4075 | 3575 | 500 | 2500 | 4 |
| TKV17,5 | 17,5 | 4590 | 4090 | 500 | 2500 | 4 |
| TKV20 | 20 | 5105 | 4605 | 500 | 2500 | 4 |
| TKV22,5 | 22,5 | 5620 | 5120 | 500 | 2500 | 4 |
| TKV25 | 25 | 6135 | 5635 | 500 | 2500 | 4 |
| TKV27,5 | 27,5 | 6650 | 6150 | 500 | 2500 | 4 |
| TKV30 | 30 | 7164 | 6664 | 500 | 2500 | 4 |
| TKV32,5 | 32,5 | 7679 | 7179 | 500 | 2500 | 4 |
| TKV35 | 35 | 8195 | 7695 | 500 | 2500 | 4 |
| TKV37,5 | 37,5 | 8709 | 8209 | 500 | 2500 | 4 |
| TKV40 | 40 | 9225 | 8725 | 500 | 2500 | 4 |
| TKV42,5 | 42,5 | 9740 | 9240 | 500 | 2500 | 4 |
| TKV45 | 45 | 10255 | 9755 | 500 | 2500 | 4 |
| TKV47,5 | 47,5 | 10770 | 10270 | 500 | 2500 | 4 |

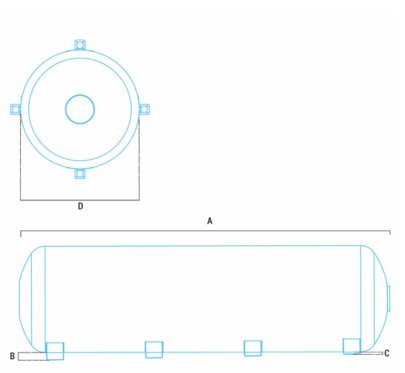

Modèle de citerne à fond arrondi
| MODÈLE | m³ | A (mm) | B (mm) | C (mm) | D Ø (mm) |
|---|---|---|---|---|---|
| TKH15 | 15 | 3575 | Les mesures sont étudiées et conçues selon les besoins du client | 2500 | |
| TKH17,5 | 17,5 | 4090 | 2500 | ||
| TKH20 | 20 | 4605 | 2500 | ||
| TKH22,5 | 22,5 | 5120 | 2500 | ||
| TKH25 | 25 | 5635 | 2500 | ||
| TKH27,5 | 27,5 | 6150 | 2500 | ||
| TKH30 | 30 | 6664 | 2500 | ||
| TKH32,5 | 32,5 | 7179 | 2500 | ||
| TKH35 | 35 | 7695 | 2500 | ||
| TKH37,5 | 37,5 | 8209 | 2500 | ||
| TKH40 | 40 | 8725 | 2500 | ||
| TKH42,5 | 42,5 | 9240 | 2500 | ||
| TKH45 | 45 | 9755 | 2500 | ||
| TKH47,5 | 47,5 | 10270 | 2500 | ||

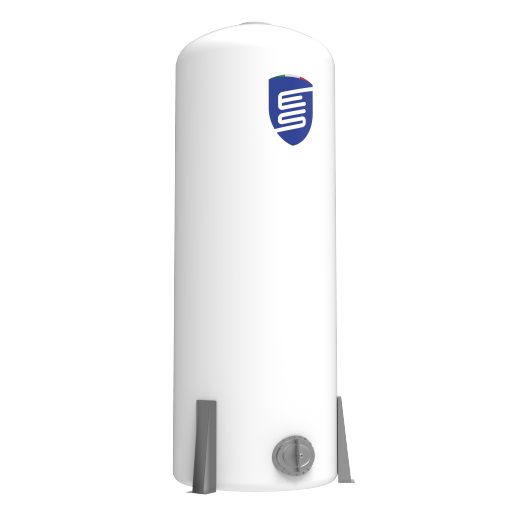

Modèle à fond plat
| MODÈLE | m³ | A (mm) | D Ø (mm) |
| TKF15 | 15 | 3420 | 2500 |
| TKF17,5 | 17,5 | 3934 | 2500 |
| TKF20 | 20 | 4450 | 2500 |
| TKF22,5 | 22,5 | 4965 | 2500 |
| TKF25 | 25 | 5480 | 2500 |
| TKF27,5 | 27,5 | 5995 | 2500 |
| TKF30 | 30 | 6510 | 2500 |
| TKF32,5 | 32,5 | 7025 | 2500 |
| TKF35 | 35 | 7540 | 2500 |
| TKF37,5 | 37,5 | 8055 | 2500 |
| TKF40 | 40 | 8570 | 2500 |
| TKF42,5 | 42,5 | 9085 | 2500 |
| TKF45 | 45 | 9600 | 2500 |
| TKF47,5 | 47,5 | 10115 | 2500 |
Galerie

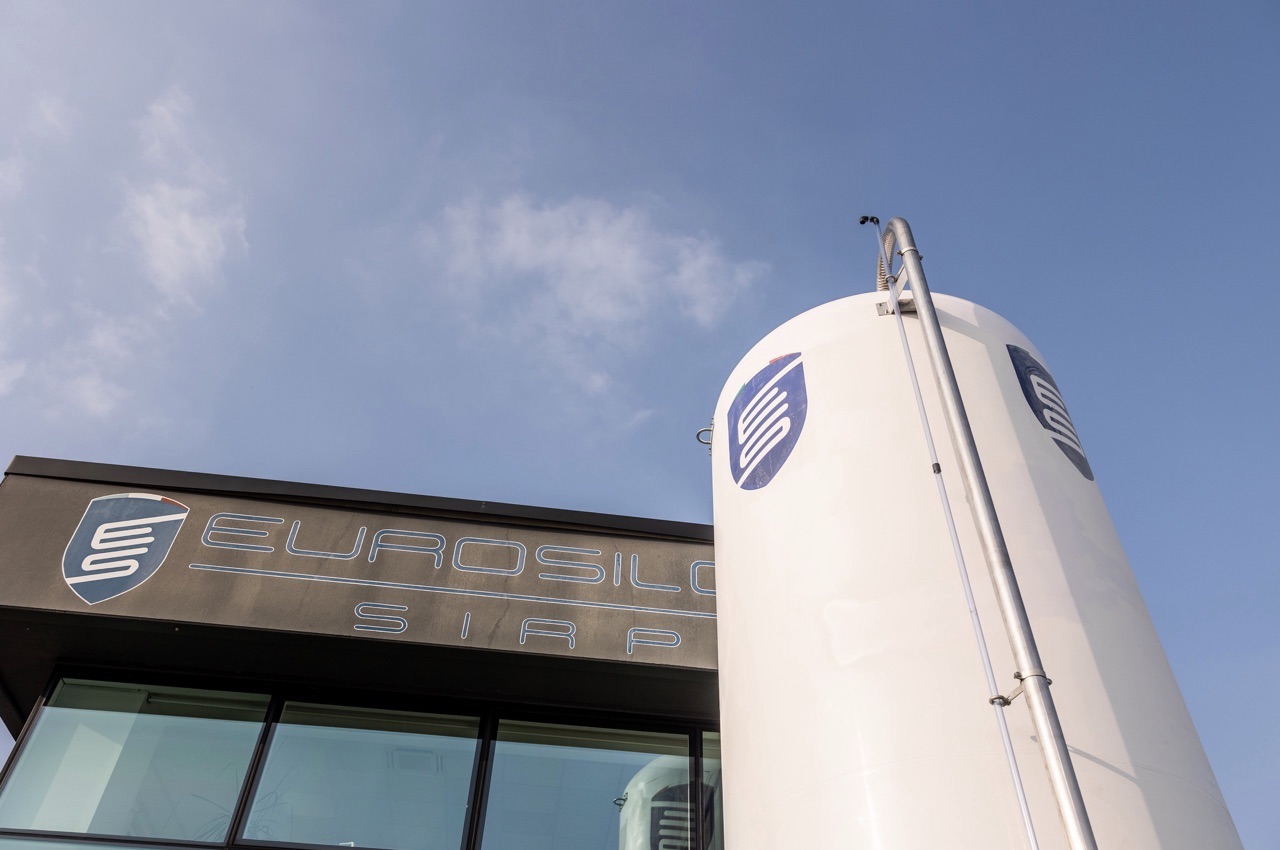

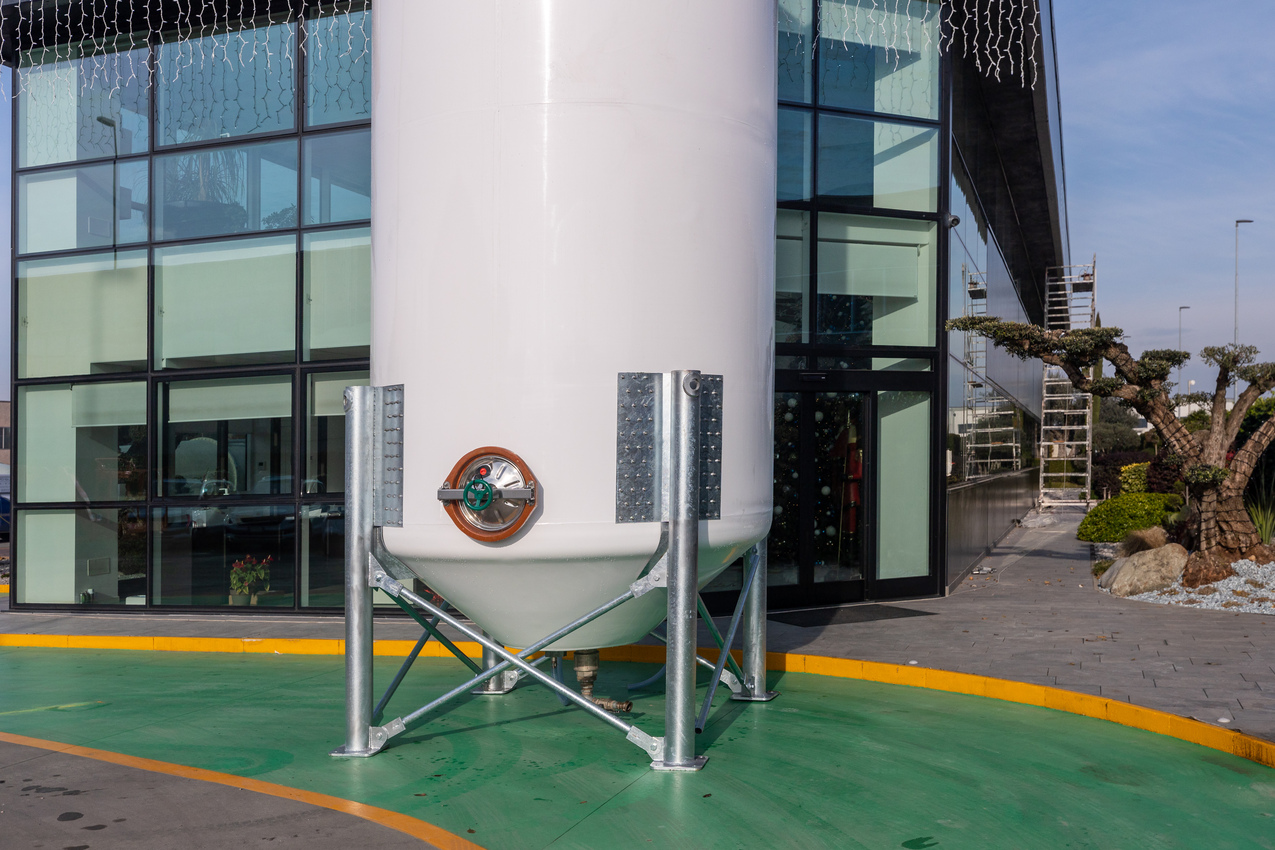

Installations
Quelques exemples d’installations avec nos citernes.

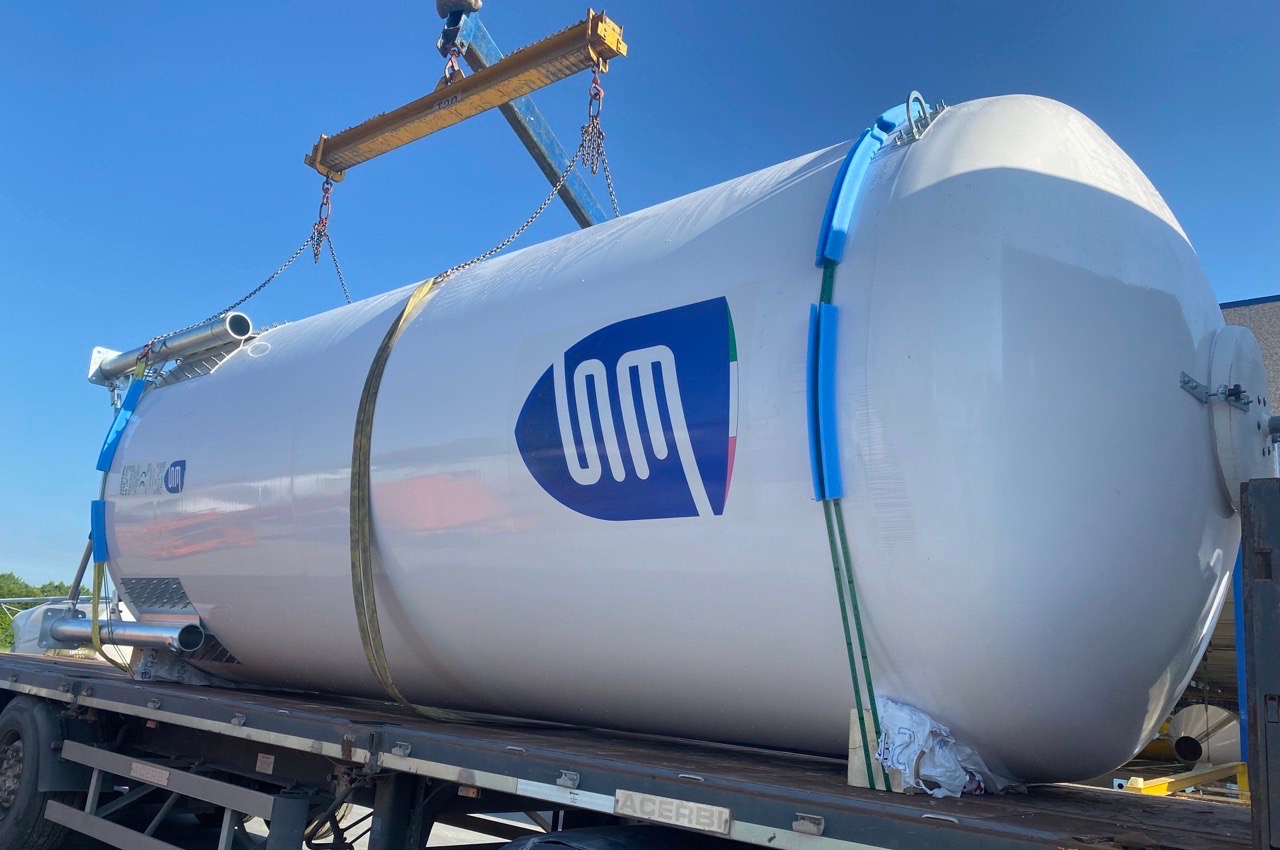

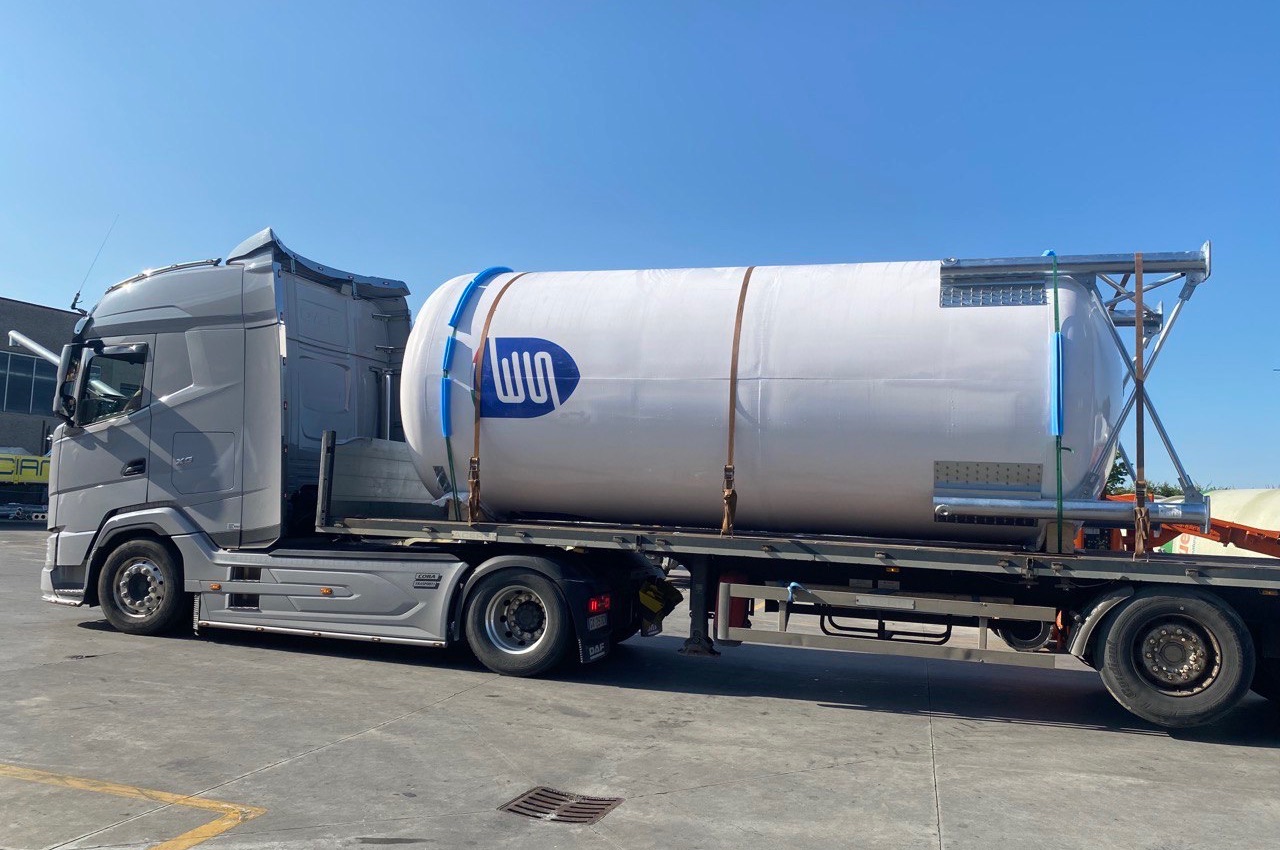

Transport
Quelques exemples de transport de nos citernes déjà assemblés ou démontés.
